PAD 衰减器（PI、TEE、BRIDGED-TEE）计算器

    输入

    Z0 Ohms Ω
    衰减 dB

    输出

    Pi 衰减器：
    Tee 衰减器：
    BRIDGED-TEE 衰减器：

    所使用的公式

    Pi 衰减器 Tee 衰减器 Bridged-tee 衰减器
    \[ R_1(\Omega) = \] \[ \frac{1}{\frac{(a^2+1)}{Z_0(\Omega) (a^2-1)}-\frac{1}{R_2}} \] \[ Z_0(\Omega)\frac{(a^2+1)}{(a^2-1)}-R_2 \] \[ Z_0(\Omega) \]
    \[ R_2(\Omega) = \] \[ \frac{(a^2 - 1)}{2a}\sqrt{Z_0(\Omega)^2} \] \[ \frac{2a}{(a^2 - 1)}\sqrt{Z_0(\Omega)^2} \] \[ \frac{Z_0(\Omega)}{10^\frac{dB}{20}-1} \]
    \[ R_3(\Omega) = \] \[ \frac{1}{\frac{(a^2+1)}{Z_0(\Omega)(a^2-1)}-\frac{1}{R_2}} \] \[ Z_0(\Omega)\frac{(a^2+1)}{(a^2-1)}-R_2 \] \[ Z_0(\Omega) \]
    \[ R_4(\Omega) = \] \[ Z_0(\Omega) \left[ 10^\frac{dB}{20}-1 \right] \]

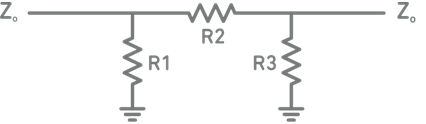

    Pi Attenuator
    \[ R_1(\Omega) = \] \[ \frac{1}{\frac{(a^2+1)}{Z_0(\Omega) (a^2-1)}-\frac{1}{R_2}} \]
    \[ R_2(\Omega) = \] \[ \frac{(a^2 - 1)}{2a}\sqrt{Z_0(\Omega)^2} \]
    \[ R_3(\Omega) = \] \[ \frac{1}{\frac{(a^2+1)}{Z_0(\Omega)(a^2-1)}-\frac{1}{R_2}} \]

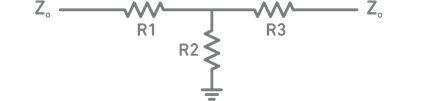

    Tee Attenuator
    \[ R_1(\Omega) = \] \[ Z_0(\Omega)\frac{(a^2+1)}{(a^2-1)}-R_2 \]
    \[ R_2(\Omega) = \] \[ \frac{2a}{(a^2 - 1)}\sqrt{Z_0(\Omega)^2} \]
    \[ R_3(\Omega) = \] \[ Z_0(\Omega)\frac{(a^2+1)}{(a^2-1)}-R_2 \]

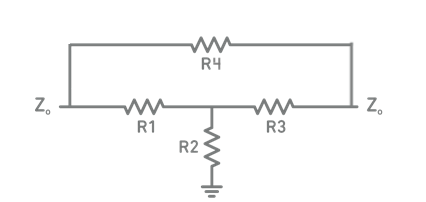

    Bridged-tee Attenuator
    \[ R_1(\Omega) = \] \[ Z_0(\Omega) \]
    \[ R_2(\Omega) = \] \[ \frac{Z_0(\Omega)}{10^\frac{dB}{20}-1} \]
    \[ R_3(\Omega) = \] \[ Z_0(\Omega) \]
    \[ R_4(\Omega) = \] \[ Z_0(\Omega) \left[ 10^\frac{dB}{20}-1 \right] \]
